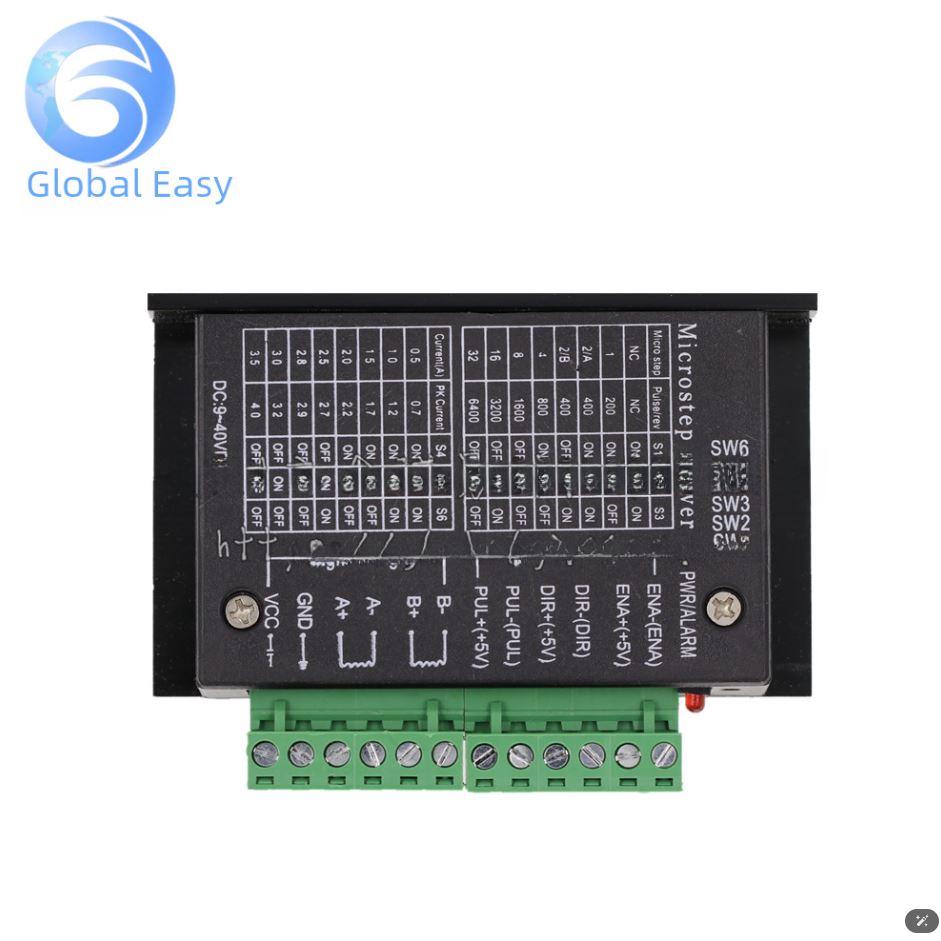

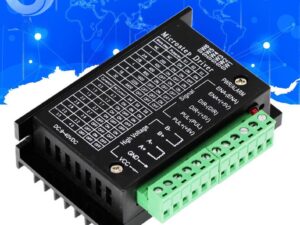

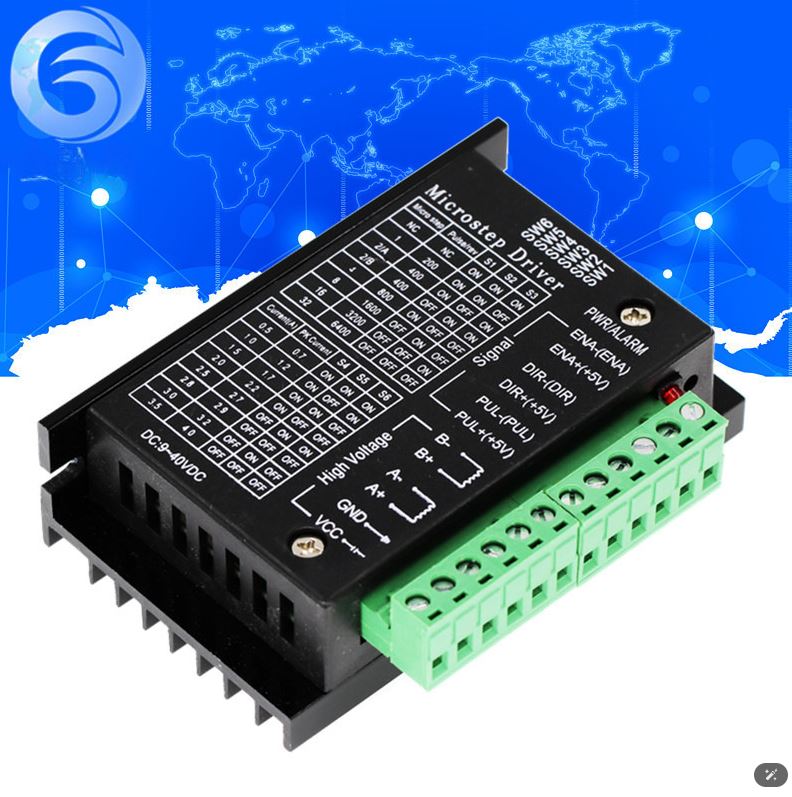

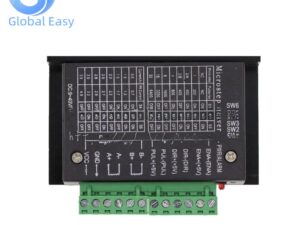

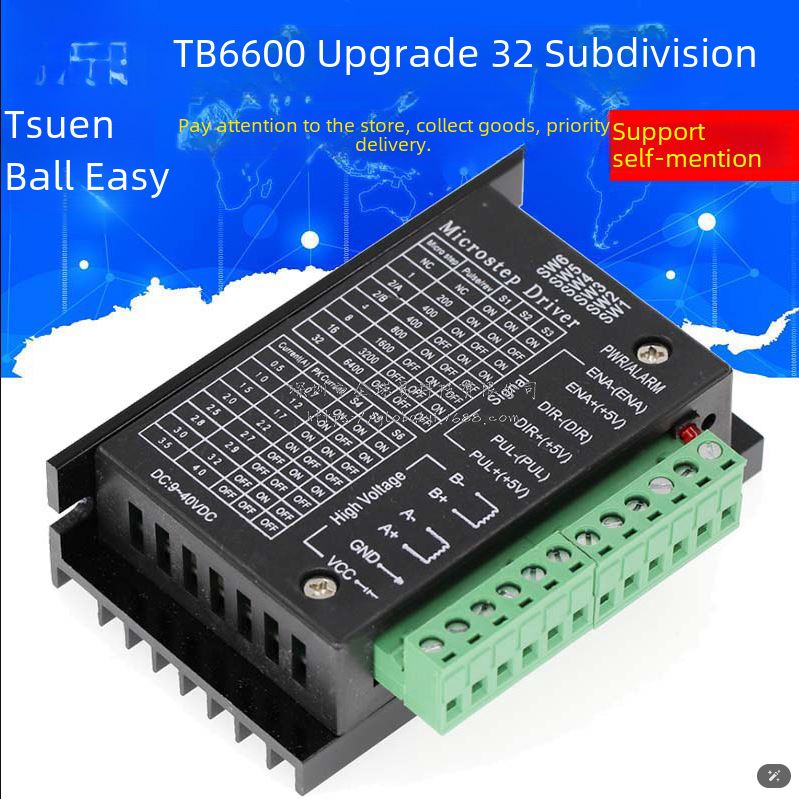

TB6600 Upgraded Version 32 Microstep 42/57/86 Step Motor Driver 4.0a 42vdc
110.000₫
Mạch điều khiển động cơ bước TB6600 4.0A 9~42VDC
còn 98 hàng
Sản phẩm đã mua của quý khách gặp trục trặc? Liên hệ trung tâm chăm sóc khách hàng 0384.983.322
THÔNG SỐ KỸ THUẬT
+ Nguồn đầu vào là 9V – 42V.
+ Dòng cấp tối đa là 4A.
+ Ngõ vào có cách ly quang, tốc độ cao.
+ Có tích hợp đo quá dòng quá áp.
+ Cân nặng: 200G.
+ Kích thước: 96 * 71 * 37mm.
Cài đặt và ghép nối:
DC+: Nối với nguồn điện từ 9 – 40VDC
DC- : Điện áp (-) âm của nguồn
A+ và A -: Nối vào cặp cuộn dây của động cơ bước
B+ và B- : Nối với cặp cuộn dây còn lại của động cơ
PUL+: Tín hiệu cấp xung điều khiển tốc độ (+5V) từ BOB cho M6600
PUL-: Tín hiệu cấp xung điều khiển tốc độ (-) từ BOB cho M6600
DIR+: Tín hiệu cấp xung đảo chiều (+5V) từ BOB cho M6600
DIR-: Tín hiệu cấp xung đảo chiều (-) từ BOB cho M6600
ENA+ và ENA -: khi cấp tín hiệu cho cặp này động cơ sẽ không có lực momen giữ và quay nữa
Có thể đấu tín hiệu dương (+) chung hoặc tín hiệu âm (-) chung
| I(A) | SW4 | SW5 | SW6 |
| 4.0 | 1 | 1 | 1 |
| 3.5 | 0 | 1 | 1 |
| 3.0 | 1 | 0 | 1 |
| 2.5 | 0 | 0 | 1 |
| 2.0 | 1 | 1 | 0 |
| 1.5 | 0 | 1 | 0 |
| 1.0 | 1 | 0 | 0 |
| 0.5 | 0 | 0 | 0 |
| Micro | Pulse/rev | SW1 | SW2 | SW3 |
| OFF | 0 | 0 | 0 | 0 |
| 1 | 200 | 0 | 0 | 1 |
| 1/2A | 400 | 0 | 1 | 0 |
| 1/2B | 400 | 0 | 1 | 1 |
| 1/4 | 800 | 1 | 0 | 0 |
| 1/8 | 1600 | 1 | 0 | 1 |
| 1/16 | 3200 | 1 | 1 | 0 |
| OFF | 0 | 1 | 1 | 1 |
