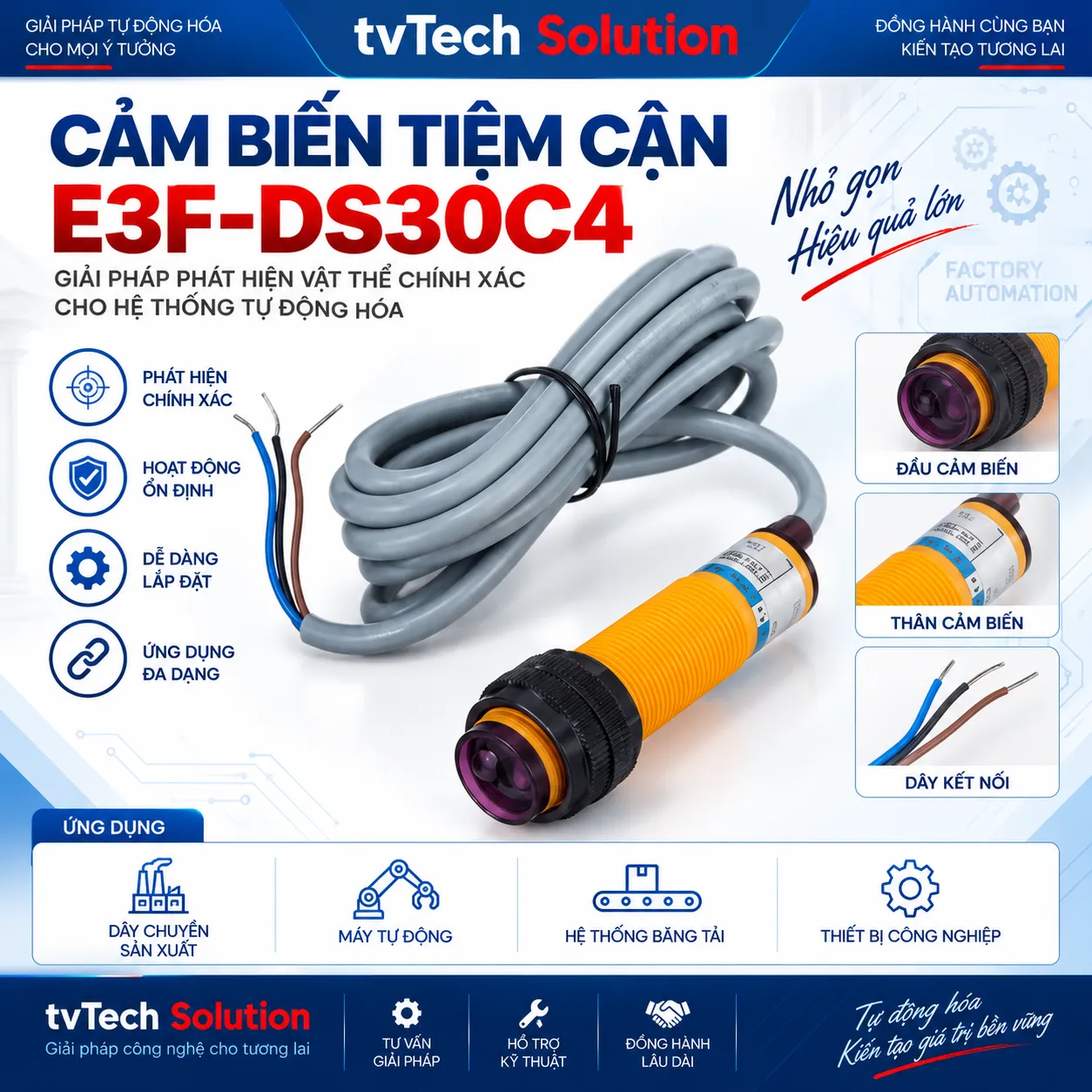

CẢM BIẾN VẬT CẢN HỒNG NGOẠI E3F-DS30C4 – NPN

🔴 CẢM BIẾN VẬT CẢN HỒNG NGOẠI E3F-DS30C4 – NPN

⚙️ PHÁT HIỆN VẬT CẢN • BĂNG TẢI • PLC • MÔ HÌNH TỰ ĐỘNG HÓA

E3F-DS30C4 là cảm biến quang hồng ngoại dùng để phát hiện vật thể không tiếp xúc, có thể điều chỉnh khoảng cách phát hiện, phù hợp cho băng tải, máy tự động, mô hình PLC và nhiều ứng dụng tự động hóa.

🔴 THÔNG SỐ KỸ THUẬT

• Model: E3F-DS30C4
• Mã sản phẩm: YUJW
• Loại cảm biến: Cảm biến quang hồng ngoại
• Chức năng: Phát hiện vật cản / vật thể
• Khoảng cách phát hiện: 10–30 cm, có thể điều chỉnh
• Nguồn cấp: DC 6–36VDC
• Ngõ ra: NPN
• Kiểu ngõ ra: NPN cực thu hở (Open Collector)
• Đường kính thân: 18 mm
• Kiểu đấu dây: 3 dây

🔌 SƠ ĐỒ DÂY

🟤 Dây Nâu (Brown): VCC (+) – nguồn dương 6–36VDC
🔵 Dây Xanh (Blue): GND (–) – 0VDC
⚫ Dây Đen (Black): OUTPUT – tín hiệu ngõ ra NPN

📌 Ngõ ra dạng NPN Open Collector, khi sử dụng cần đấu nối phù hợp với ngõ vào PLC hoặc mạch điều khiển.

🎯 ĐIỀU CHỈNH KHOẢNG CÁCH PHÁT HIỆN

Cảm biến hỗ trợ điều chỉnh khoảng cách phát hiện trong phạm vi 10–30 cm, thuận tiện khi cần thiết lập vị trí nhận biết vật thể cho từng mô hình và ứng dụng khác nhau.

🤖 ỨNG DỤNG

✓ Phát hiện sản phẩm trên băng tải
✓ Đếm số lượng sản phẩm
✓ Phát hiện vật cản
✓ Xác định vị trí sản phẩm
✓ Mô hình phân loại sản phẩm
✓ Kết nối ngõ vào PLC
✓ Mô hình PLC – HMI – Sensor
✓ Máy đóng gói và máy tự động
✓ Robot và cơ cấu tự động
✓ Đồ án – mô hình học tập tự động hóa

⭐ ƯU ĐIỂM

✓ Phát hiện vật thể không cần tiếp xúc
✓ Khoảng cách 10–30 cm có thể điều chỉnh
✓ Dải nguồn rộng 6–36VDC
✓ Ngõ ra NPN, thuận tiện tích hợp hệ thống điều khiển
✓ Thiết kế dạng trụ Ø18 mm, dễ gá lắp
✓ Phù hợp băng tải và các mô hình tự động hóa
